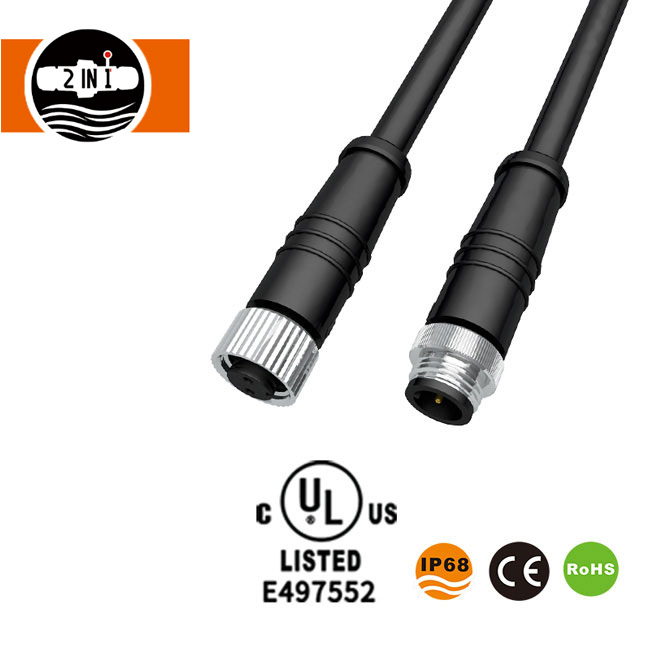

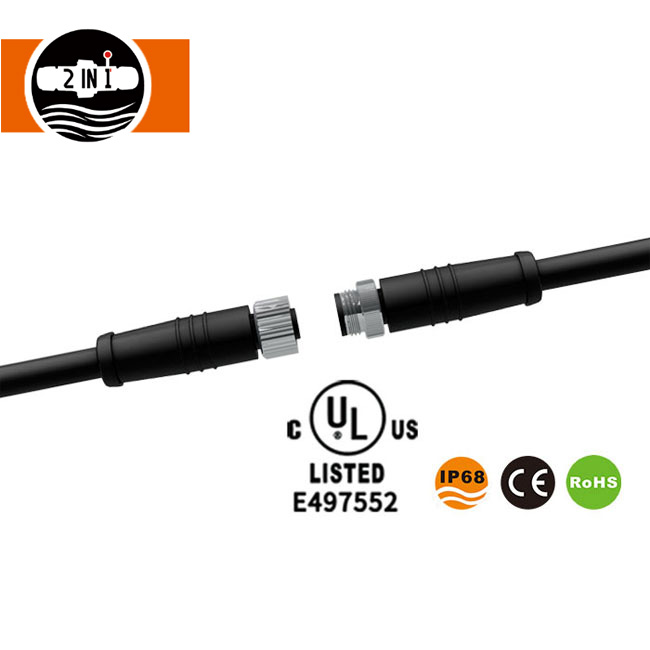

M12 vedenpitävä sähkökaapeliliitin

M12 Waterproof Electrical Cable Connector on yksi HuaYi-FaDa Technologyn ydintuotteista, ja se on erityisesti suunniteltu erilaisiin sähköliitäntäskenaarioihin, jotka vaativat vedeneristystä ja korroosionkestävyyttä. Se tasapainottaa käytännöllisyyden ja kestävyyden ja sopeutuu moniin monimutkaisiin työolosuhteisiin. Tuotteessa on modulaarinen rakenne: yläosassa on kullatut kosketinliitännät vakaan virran ja signaalin siirron varmistamiseksi; keskiosassa on metallinen lukitusmutteri, joka parantaa liitoksen lujuutta ja estää tärinän aiheuttaman irtoamisen; ja alaosassa on PA66-nailonkuori, jolla on erinomainen säänkestävyys ja suojaava suorituskyky. Nämä kolme elementtiä toimivat yhdessä varmistaakseen M12 Waterproof Electrical Cable Connectorin vakaan toiminnan ankarissakin olosuhteissa. Olemme aina asiakaslähtöisiä, optimoimme tuoterakennetta ja parannamme tuotteen suorituskykyä, jotta tämä M12-vesitiivis sähkökaapeliliitin voidaan mukauttaa useamman teollisuuden todellisiin sovellustarpeisiin ja vähentää asiakkaidemme yhteyshäiriöiden riskiä.

M12 vedenpitävän sähkökaapelin liittimen parametri

Tuotteen rakenneanalyysi

Yläosa: Kullattu kontaktiliitäntä

Vesitiiviin M12-sähkökaapeliliittimen yläosa on kullattua messingistä valmistettu kosketuspinta. Tasainen ja tiheä kullattu pinnoite eristää liittimen tehokkaasti syövyttäviltä aineilta, kuten ilmalta ja kosteudelta, estää hapettumisen ja ruosteen sekä varmistaa virran ja signaalin siirron jatkuvuuden ja vakauden. Kosketinrakenne on alan standardien mukainen, mikä varmistaa sujuvan asettamisen ja poistamisen sekä tiiviin kosketuksen. Tämä vähentää tehokkaasti kosketusresistanssia ja signaalihäviötä, mikä tekee siitä sopivan pienjännitteen ja virran siirtovaatimuksiin ja sopii erinomaisesti teollisiin skenaarioihin, joissa signaalin vakauden vaatimukset ovat korkeat.

Keskiosa: metallinen lukitusmutteri

Tuotteen keskiosassa on metallimutteri, joka on valmistettu erittäin lujasta metalliseoksesta ja työstetty tarkasti. Kierteet ovat selkeitä ja säännöllisiä, ja lukitusvoima on kohtalainen. Se mahdollistaa 360° kiertolukituksen, mikä varmistaa turvallisen ja luotettavan yhteyden liittimen ja laitteiden/kaapeleiden välillä, mikä estää tehokkaasti löystymisen tai irtoamisen laitteen tärinästä tai ulkoisista iskuista. Metallimutterin pinta on käsitelty korroosionestopinnoitteella, mikä antaa sen kestää ankaria ympäristöjä, kuten kosteutta ja pölyä, mikä pidentää M12 Waterproof Electrical Cable Connectorin yleistä käyttöikää.

Alaosa: PA66 Nylon Kotelo

M12 Waterproof Electrical Cable Connectorin alaosa on kotelorakenne, joka on valmistettu korkealaatuisesta PA66-nailonmateriaalista, joka täyttää 94-VO palonestostandardin ja jolla on erinomaiset palonesto-, sään- ja iskunkestävät ominaisuudet. Kotelossa on tiukka tiivistysrakenne, joka on varustettu erillisellä silikonivedenpitävällä renkaalla, joka saavuttaa IP67 tai korkeamman vedenpitävyysluokan, mikä estää tehokkaasti pölyn, kosteuden ja öljyn pääsyn liittimeen ja suojaa sisäisiä koskettimia ja johtoja vaurioilta. Samanaikaisesti PA66-nailonmateriaalilla on myös hyvä alhaisten lämpötilojen kestävyys, mikä säilyttää rakenteellisen vakauden jopa äärimmäisen alhaisissa lämpötiloissa -40 ℃ ilman, että se haurastuisi tai muodostuu.

Tuotteen ominaisuudet

1. Luotettava vedenpitävä ja pölytiivis suorituskyky

M12 vedenpitävä sähkökaapeliliitin täyttää IP67-standardin vesitiivis ja pölytiivis suorituskyvyn, ja jotkut mallit voidaan päivittää IP68:aan. Se estää tehokkaasti pölyn tunkeutumisen ja lyhytaikaisen veteen upotuksen, mikä tekee siitä sopivan ulkokäyttöön, kosteisiin ja pölyisiin ympäristöihin ja tarjoaa kattavan suojan sähköliitännälle. Huomaa, että pitkäaikaista veteen upottamista tulee välttää, jotta se ei heikennä sen suojaavaa suorituskykyä.

2. Erinomainen materiaali- ja korroosionkestävyys

Koskettimet on valmistettu kullatusta messingistä, kuori PA66-nailonista ja mutteri metallista. Nämä kolme materiaalia toimivat yhdessä parantaakseen tuotteen korroosionkestävyyttä, öljynkestävyyttä ja iskunkestävyyttä. Tuote on läpikäynyt tiukat suolasumutestaukset (ei korroosiota 48 tunnin neutraalin suolasuihkutestin jälkeen), joten se soveltuu erilaisiin kemiallisiin väliaineisiin teollisuusympäristöissä ja pidentää sen käyttöikää.

3. Useita nastavaihtoehtoja ja laaja yhteensopivuus

Tarjoaa useita nastakokoonpanoja, mukaan lukien 2-nastainen, 3-nastainen, 4-nastainen, 5-nastainen, 8-nastainen, 2+2-nastainen, 2+3-nastainen ja 2+4-nastainen, mikä mahdollistaa joustavan valinnan asiakkaan yhteystarpeiden mukaan. Mukautuu erilaisiin teho- ja signaalinsiirtoskenaarioihin ja on yhteensopiva useiden laitteiden, kuten LED-valaistuksen, antureiden ja toimilaitteiden kanssa.

4. Kätevä asennus ja suojattu yhteys

Tukee takapaneelin asennusta, mikä yksinkertaistaa asennusprosessia ilman monimutkaisia ​​työkaluja tai erikoistaitoja, mikä parantaa asennuksen tehokkuutta. Keskimmäinen metallinen lukitusmutteri varmistaa sujuvan kiinnityksen ja irrottamisen, on iskunkestävä ja löystymätön, ja se sopii teollisuusautomaation skenaarioihin, joissa esiintyy usein tärinää.

5. Pienihäviöinen signaalinsiirto

Kullatuilla koskettimilla on alhainen kosketusresistanssi (≤10mΩ) ja korkea eristysresistanssi (≥100MΩ), mikä vähentää tehokkaasti virran ja signaalin lähetyshäviöitä, varmistaa vakaan ja häiriöttömän signaalinsiirron ja mukautuu erittäin tarkkoihin skenaarioihin, kuten teollisuusväyliin ja anturisignaalien siirtoon.

Tekniset edut

1. Tarkkuusvalmistusprosessi

Meillä on ammattimaiset muotinkäsittely-, ruiskuvalu- ja laitteistonkäsittelytyöpajat, joissa käytetään korkean tarkkuuden tuotantolaitteita, kuten pystysuoria ruiskuvalukoneita ja CNC-jyrsimiä, joilla koneistetaan tarkasti vesitiiviin M12-sähkökaapeliliittimen komponentit. Tämä varmistaa tarkat mitat, siistin rakenteen, sujuvan asettamisen ja poistamisen sekä vahvan mukautuvuuden. Kaikille tuotteille tehdään 100-prosenttinen täysi tarkastus (ei eränäytteitä), jotta estetään pätemättömien tuotteiden poistuminen tehtaalta.

2. Standardoitu ja yhteensopiva suunnittelu

M12 vedenpitävä sähkökaapeliliitin on suunniteltu kansainvälisen IEC-61076-2-101 standardin mukaisesti, ja sillä on erinomainen vaihdettavuus ja yhteensopivuus taaksepäin. Se on yhteensopiva muiden saman spesifikaation ja koodauksen omaavien M12-liittimien kanssa, mikä vähentää asiakkaiden vaihtokustannuksia ja sopeutumisriskejä. Tuote tukee useita koodausmenetelmiä, mukaan lukien A-koodaus, mikä mahdollistaa joustavan konfiguroinnin eri sovellusskenaarioiden mukaan.

3. Mukautettu tekninen tuki

Meillä on riippumaton T&K-tiimi, jolla on laaja kokemus vedenpitävien liittimien mukauttamisesta. Voimme tarjota OEM/ODM-räätälöintipalveluita asiakkaan erityistarpeiden perusteella, mukaan lukien räätälöity nastakokoonpanojen, kuoren värien, kaapelien pituuksien, vedenpitävyysluokituksen jne. mukauttaminen vastaamaan eri teollisuudenalojen ja laitteiden erityisiä liitäntävaatimuksia.

4. Tiukka laadunvalvontajärjestelmä

Olemme perustaneet ISO9001:2008 standardien mukaisen laadunvalvontajärjestelmän. Raaka-aineiden hankinnasta ja tuotannon prosessoinnista valmiiden tuotteiden toimitukseen jokaista vaihetta valvovat tiukasti ammattimaiset laaduntarkastajat. Kaikki raaka-aineet valitaan RoHS- ja UL-yhteensopivista ympäristöystävällisistä materiaaleista, mikä varmistaa, että tuotteemme ovat myrkyttömiä, ympäristöystävällisiä ja täyttävät monien maiden ja alueiden ympäristövaatimukset maailmanlaajuisesti.

Vedenpitävän M12-sähkökaapeliliittimen tuotetiedot

Yhteys:

Sovellusskenaariot

1. LED-valaistus

Käytetään laajasti erilaisissa LED-valaistustuotteissa, kuten LED-nauhavalot, LED-seinävalot, LED-maavalot, LED-köysivalot, LED-nauhavalot, verhovalot ja vilkkuvat valot. Se tarjoaa vakaat vesitiiviit liitännät valaistuslaitteille, jotka mukautuvat erilaisiin valaistusskenaarioihin, mukaan lukien ulko- ja sisätilojen kosteat ympäristöt, varmistaen valaistuslaitteiden normaalin toiminnan.

2. Teollisuusautomaatio

Yhdistetään helposti lähestymiskytkimiin, virtauksen valvontalaitteisiin, kenttäväyläkomponentteihin, anturilaitteisiin ja toimilaitteisiin. Tehdasautomaatioon, robotiikkaan ja mekaanisiin laitteisiin soveltuva se säilyttää vakaan signaalin ja virransiirron ankarissa teollisuusympäristöissä parantaen laitteiden luotettavuutta.

3. Uusi energia ja viestintä

Mukautettu uusiin energialaitteisiin, kuten aurinkosähkömoduuleihin ja invertteriin, sekä 5G-viestintälaitteisiin ja ympäristöystävällisiin sähköajoneuvoihin. Sillä on erinomainen säänkestävyys ja häiriönestokyky, joka mukautuu monimutkaisiin ulkoilmaolosuhteisiin ja varmistaa laitteiden vakaan toiminnan.

4. Muut kentät

Soveltuu myös lääkinnällisiin laitteisiin, laivavarusteisiin ja mekaanisiin laitteisiin tarjoamalla sopivia liitäntäratkaisuja erilaisille laitteille, jotka vaativat vedenpitäviä, korroosionkestäviä ja erittäin vakaita liitoksia.

FAQ

Kysymys 1: Mikä on vedenpitävän M12-sähkökaapeliliittimen vedenpitävyys?

A1: Vakiomallin vedenpitävyysluokitus on IP67, mikä estää tehokkaasti pölyn tunkeutumisen ja lyhytaikaisen veteen upotuksen. Tarjoamme myös räätälöidyn IP68-luokitusvaihtoehdon, jota voidaan päivittää asiakkaan tarpeiden mukaan, ja se sopii skenaarioihin, joissa on korkeammat vedenpitävyysvaatimukset.

Q2: Mitä nastakokoonpanoja tuote tukee? Voidaanko erityisiä tappeja mukauttaa?

A2: Vakionastakokoonpanoja ovat 2-nastainen, 3-nastainen, 4-nastainen, 5-nastainen, 8-nastainen, 2+2-nastainen, 2+3-nastainen ja 2+4-nastainen. OEM/ODM-räätälöintiä tuetaan; erikoistappikokoonpanoja ja -järjestelyjä voidaan räätälöidä asiakkaan erityistarpeiden mukaan.

Q3: Mikä on tuotteen käyttöikä? Onko laatutakuuta?

A3: Tuotteen mekaaninen käyttöikä on ≥3000 paritusjaksoa. Normaalikäytössä sen käyttöikä voi olla yli 3 vuotta. Tarjoamme 3 vuoden laatutakuun. Takuuaikana tarjoamme ilmaiset korjaus- tai vaihtopalvelut laatuongelmiin, jotka johtuvat muista kuin ihmisen aiheuttamista vaurioista.

Q4: Voidaanko näytteitä toimittaa? Q4: Mikä on näytteen toimitusaika?

A4: Ilmaisia ​​näytteitä on saatavilla, 3 näytettä mallia kohden. Näytteen toimitusaika on 3-5 arkipäivää. Räätälöityjen näytteiden toimitusaikaa pidennetään räätälöinnin monimutkaisuuden mukaan.

Q5: Mikä on tilauksen toimitusaika? Tuetko joukko-ostoja?

A5: Normaali tilauksen toimitusaika on 2-3 viikkoa. Joukkotilauksia voidaan säätää tilausmäärän ja tuotantoaikataulun mukaan. Tuemme massaostoja, jotka tarjoavat kilpailukykyisemmän hinnoittelun. Ota yhteyttä myyntitiimiimme saadaksesi lisätietoja.

Q6: Täyttääkö tuote ympäristönsuojeluvaatimukset?

A6: Kyllä, M12-vedenpitävä sähkökaapeliliittimemme käyttää RoHS-yhteensopivia ympäristöystävällisiä raaka-aineita. Tuotantoprosessi noudattaa ympäristövaatimuksia, ja tuote on myrkytön ja vaaraton ja täyttää ympäristömääräykset monissa maissa ja alueilla maailmanlaajuisesti.
