Moninapainen vedenpitävä juotoslankaliitin

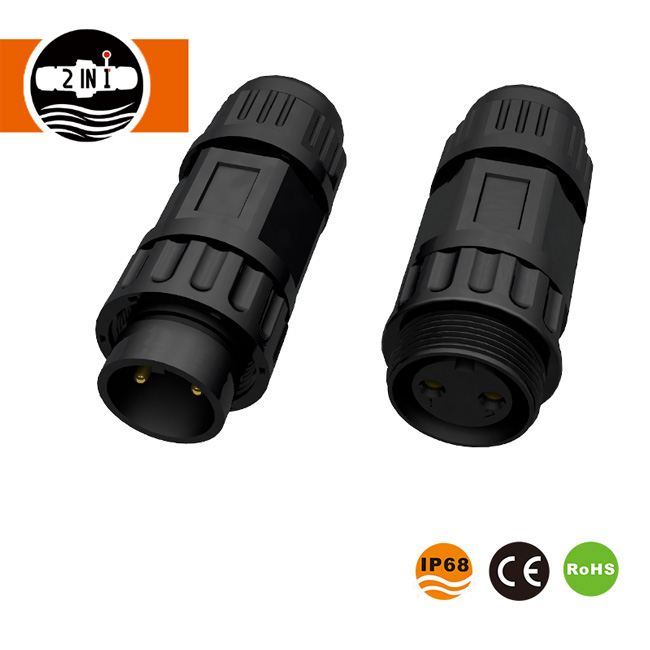

Multi Pin Waterproof Solder Wire Connector on HuaYi-FaDa Technologyn suunnittelema liitin ulkokäyttöön, kosteaan ja ankariin ympäristöihin. Sen ydintehtävä on saada aikaan vesitiivis yhteys johtimien välille ja samalla varmistaa vakaa signaalin ja tehon siirto. Tämä tuote käyttää juotettua liitäntämenetelmää, joka mahdollistaa helpon kytkemisen ja irrotuksen asennuksen jälkeen. Irrottaminen on yhtä helppoa kuin päärungon irrottaminen, mikä tekee siitä helpon ja tehokkaan käyttää.

Parametri

Tuotteen rakenne ja ydinkomponentit

Multi Pin Waterproof Solder Wire Connector -liittimen vedenpitävä suorituskyky johtuu sen monikomponenttisesta yhteistyöstä. Nämä komponentit muodostavat yhdessä kattavan tiivistyssuojajärjestelmän. Keskeisiä ydinkomponentteja ovat:

• O-renkaat: Valmistettu ikääntymistä kestävästä ja korkeita/matalia lämpötiloja kestävästä silikonista, upotettu liittimen liitäntään, mikä estää tehokkaasti kosteuden pääsyn liitäntärakojen kautta, parantaa sydämen tiivistyskykyä, mukautuu pitkäaikaiseen käyttöön erilaisissa ympäristöissä eikä menetä helposti esikiristysvoimaa lämpölaajenemisen ja -kutistumisen vuoksi.

• Vedenpitävä tiiviste: Täyttää liittimen sisällä olevat kriittiset aukot vahvistaen entisestään tiivistysvaikutusta, estäen kosteuden, pölyn ja muiden epäpuhtauksien pääsyn sisäisiin piireihin, välttäen huonoja kosketuksia tai oikosulkuja ja varmistaen sähköliitännän vakauden.

• Taipuisat päätytiivisteet: Suunniteltu erityisesti kaapeleille juottamisen jälkeen, ne kietoutuvat tiukasti kaapelin pinnan ympärille, kiristävät tiivisteen, mukautuvat eri halkaisijaltaan oleviin kaapeleihin, estävät kosteuden tunkeutumisen kaapelin ja liittimen liitokseen, ja niillä on myös tietty taivutus- ja vetolujuus.

• Metalli/tekninen muovikotelo: Valmistettu erittäin lujista materiaaleista, sillä on erinomainen mekaaninen lujuus, korroosionkestävyys ja iskunkestävyys, ja se suojaa sisäisiä koskettimia ja piirejä. Se soveltuu monimutkaisiin ympäristöihin, kuten ulko- ja teollisuusympäristöihin, ja tarjoaa myös lisätiivistyksen.

• Juotoslankakoskettimet: Valmistettu korkealaatuisesta kupariseoksesta, tarkkuustyöstetty ja pintakäsitelty. Näillä koskettimilla on alhainen kosketusvastus, erinomainen johtavuus ja vahvat juotetut liitännät, mikä varmistaa tehokkaasti vakaan tehon ja signaalin siirron ja kestää hapettumista pitkäaikaisessa käytössä.

Moninapaisen vedenpitävän juotoslangan liittimen tuotetiedot

Yhteys:

Moninastaisen vedenpitävän juotoslangan liittimen tuotepätevyys

Tämä Multi Pin Waterproof Solder Wire Connector on läpäissyt CE-, RoHS-, CQC-sertifikaatin. Se on IP68 vedenpitävä.

Tekniset edut

I. Tiivistystekniikan edut

Multi-Pin Waterproof Solder Wire Connector -liittimessämme on monikerroksinen tiivisterakenne, jossa yhdistyvät O-renkaat, vedenpitävä tiiviste ja joustavat päätytiivisteet IP67- ja IP68-vesitiiviysluokituksen saavuttamiseksi. IP68-luokitus mahdollistaa upotuksen 1 metrin syvyyteen veteen yli 30 minuutiksi ilman vuotoa, mikä takaa täydellisen pöly- ja vesitiiviyden. Se kestää ulkosadetta, kosteaa ympäristöä ja teollisuusöljyn saastumista ja suojaa liitoskohtia tehokkaasti ulkoiselta ympäristön korroosiolta.

II. Sähköisen suorituskyvyn edut

Koskettimet on valmistettu korkealaatuisesta kupariseoksesta, tarkkuuskoneistettu ja pintakäsitelty, mikä johtaa alhaiseen ja vakaaseen kosketusvastukseen ja erinomaiseen johtavuuteen. Tämä vähentää tehokkaasti signaalin vaimennusta ja tehohäviötä varmistaen vakaan tehon ja signaalin lähetyksen. Tuotteella on erinomainen eristyskyky, eristysimpedanssi ≥20 megaohmia ja DC250V/50 millisekuntia kestävä jännite, mikä estää tehokkaasti oikosulkuja, vuotoja ja muita turvallisuusriskejä ja mukautuu erilaisiin jännite- ja virtasovellusskenaarioihin.

III. Rakennesuunnittelun edut

Multi-Pin Waterproof Solder Wire Connector -liittimessä on käyttäjäystävällinen rakenne, joka helpottaa lankojen liittämistä ja korkeaa kokoonpanotehokkuutta. Se mahdollistaa sujuvan asettamisen ja poistamisen, mikä mahdollistaa nopean kytkemisen ja käytön asennuksen jälkeen. Irrottaminen on yhtä yksinkertaista kuin päärungon irrottaminen, eikä monimutkaisia ​​työkaluja tarvita. Tuotteessa on polarisoitu rakenne, jossa on avainrakenne, joka estää tehokkaasti väärin asettamisen ja varmistaa oikean asennuksen. Vankka kuorirakenne tarjoaa erinomaisen iskun- ja vetolujuuden, joka sopii pitkäaikaiseen käyttöön.

IV. Materiaalien edut

Kuori on valmistettu lujasta teknisestä muovista tai metallista, jolla on erinomainen korroosionkestävyys, korkean ja matalan lämpötilan kestävyys sekä mekaaninen lujuus. Se kestää laajan lämpötila-alueen -40 ℃ - +85 ℃, eikä se ole alttiina ikääntymiselle tai muodonmuutokselle. Tiivisteet on valmistettu ikääntymistä ja kemikaaleja kestävästä silikonista tai fluorikumista, mikä varmistaa pitkän kestävyyden ja pidentää tuotteen käyttöikää. Kosketusmateriaalit valitaan tiukasti ja ne kestävät hapettumista ja kulutusta, mikä varmistaa liitoksen vakauden ja kestävyyden.

1. Minkä vedenpitävyysluokituksen Multi Pin Waterproof Solder Wire Connector täyttää?

V: Tuotteemme vakiovesitiiviysluokitus on IP67, ja voimme räätälöidä sen IP68:aan pyynnöstä. IP67 tarjoaa täydellisen pölynkestävän suojan ilman vuotoa, kun laite on upotettu 1 metriin veteen 30 minuutiksi. IP68 mahdollistaa pitkäaikaisen vedenalaisen upotuksen (erityinen syvyys voidaan mukauttaa), estää täysin veden tunkeutumisen ja täyttää IEC 60529 -standardit.

2. Mitä nastamäärityksiä tuote tukee? Voidaanko erityisiä tappeja mukauttaa?

V: Vakiopintojen tekniset tiedot sisältävät 2-nastaiset, 3-nastaiset, 4-nastaiset, 8-nastaiset ja 12-nastaiset sekä tehon ja signaalin yhdistelmänastat (2+3 nastaa, 2+4 nastaa). Tuemme räätälöityjä erikoisnastaspesifikaatioita, jotka T&K-tiimimme voi suunnitella ja valmistaa asiakkaiden erityistarpeiden mukaan räätälöityjen sovellusskenaarioiden mukaisesti.

3. Voiko kaapeliversion kaapelin pituutta ja johdon halkaisijaa mukauttaa?

V: Kyllä, niitä voidaan mukauttaa. Langallisen version kaapelin pituus, halkaisija ja materiaali voidaan säätää asiakkaan tarpeiden mukaan. Suosittelemme sopivia kaapelimäärityksiä asiakkaan sovellusskenaarion perusteella luotettavien ja soveltuvien yhteyksien varmistamiseksi.

4. Mikä on tuotteen käyttöikä? Mikä on takuuaika?

V: Normaalikäytössä tuotteen paritusikä on ≥500 sykliä ja kokonaiselinikä yli 5 vuotta. Annamme 3 vuoden laatutakuun. Takuuaikana tuotteen laatuongelmista aiheutuneet vauriot korjataan tai vaihdetaan veloituksetta.

5. Kuinka hakea ilmaisia ​​näytteitä? Kuinka kauan näytteen toimitus kestää?

V: Asiakkaat voivat hakea ilmaisia ​​näytteitä ottamalla yhteyttä asiakaspalveluun. Jokaista mallia kohti voidaan pyytää enintään 3 näytettä. Näytteen toimitusaika on 3-5 arkipäivää. Järjestämme tuotannon ja toimituksen mahdollisimman pian varmistaaksemme, että asiakkaat voivat testata tuotteen suorituskykyä nopeasti.

6. Mikä on tilauksen toimitusjakso? Tuetko OEM/ODM-räätälöintiä?

V: Normaali tilauksen toimitusjakso on 2-3 viikkoa. Suurempia tilauksia voidaan muokata tuotantosuunnitelmien mukaan. Tuemme OEM/ODM-räätälöintipalveluita ja voimme räätälöidä ainutlaatuisia Multi-Pin Waterproof Solder Wire Connector -tuotteita asiakkaan tuotemerkin, teknisten vaatimusten ja suunnitteluvaatimusten mukaan.

7. Mikä on tuotteen käyttölämpötila-alue? Kestääkö se äärimmäisiä ympäristöjä?

V: Tuotteen normaali käyttölämpötila-alue on -40 ℃ - +85 ℃. Sillä on erinomainen korkeiden ja alhaisten lämpötilojen kestävyys ja se voi mukautua kylmään, korkeaan lämpötilaan ja teollisuuden korkeisiin lämpötiloihin. Sillä on myös öljynkestävyys, kemiallinen korroosionkestävyys ja UV-kestävyys, mikä mahdollistaa vakaan toiminnan monimutkaisissa ja äärimmäisissä ympäristöissä.
