Mitkä ovat eri vedenpitävyysluokitukset liittimille? Mitkä ovat vastaavat vedenpitävyysvaatimukset?

Aloilla, kuten teollisuus, autoteollisuus, kulutuselektroniikka ja ulkoilulaitteet,vedenpitävät liittimetovat avainkomponentteja, jotka varmistavat laitteiden vakaan toiminnan kosteissa, pölyisissä tai vedenalaisissa ympäristöissä.

Liittimien vedenpitävyysluokitusstandardit perustuvat ensisijaisesti Kansainvälisen sähköteknisen komission (IEC) vahvistamaan IEC 60529 IP (Ingress Protection) -standardiin ja ISO 20653:n IP-luokitusstandardeihin. Kiinan kotimaiset standardit viittaavat QC/T 413 -standardiin.

Eri standardit heijastavat erilaisia ​​sovellusten vaatimuksia ja ominaisuuksia, ja jokaista standardia päivitetään ja parannetaan jatkuvasti sovellusten kehittyessä.

Yleiset IP-standardit selitetään alla:

IP-suojausluokituksen merkitys

Ensimmäinen numero (pölytiivis): Vaihtelee 0-6, mikä osoittaa kykyä suojata kiinteiden vieraiden esineiden tunkeutumiselta. Mitä suurempi luku, sitä vahvempi suoja. Esimerkiksi luokitus 0 ei tarjoa suojaa, kun taas luokitus 6 estää täysin pölyn tunkeutumisen.

Toinen numero (vedenpitävyys): Vaihtelee 0–8, mikä osoittaa kykyä suojata nestemäisen veden tunkeutumiselta. Mitä suurempi luku, sitä parempi vedenpitävyys.

Pölytiivis luokitus (ensimmäinen numero)

Pölynpitävyysluokitukset vaihtelevat välillä 0–6, mikä kuvaa laitteen kykyä suojata pölyltä:

IP0X: Ei suojaa, ei täysin pölynkestävää.

IP1X: Suojaa halkaisijaltaan yli 50 mm:n kiinteiden esineiden sisäänpääsyltä.

IP2X: Suojaa halkaisijaltaan yli 12,5 mm:n kiinteiden esineiden sisäänpääsyltä.

IP3X: Suojaa halkaisijaltaan yli 2,5 mm:n kiinteiden esineiden sisäänpääsyltä.

IP4X: Suojaa halkaisijaltaan yli 1 mm:n kiinteiden esineiden sisäänpääsyltä.

IP5X: Suojaa pölyltä, mutta ei täysin; pieni määrä pölyä voi sietää laitteen sisällä.

 IP6X: Suojaa täysin pölyä vastaan; laitteen sisäpuoli on pölytön.

Erityinen vedenpitävyysluokitus (toinen numero) ja vaatimukset

• IPX1: Ei vaikutusta pystysuorasta tippuvasta vedestä; voidaan sijoittaa suojaiseen paikkaan kevyen sateen aikana.

• IPX2: Tippuva vesi ei vaikuta 15°:n kallistukseen, hieman tiukempi kuin IPX1, sopii vinoon sijoitetuille laitteille.

• IPX3: Kestää vesisuihkua jopa 60° kulmasta.

• IPX4: Kestää roiskeita kaikista suunnista.

• IPX5: Kestää suihkusuihkua, kestää voimakasta suihkusuihkua kaikista suunnista.

• IPX6: Kestää voimakasta suihkusuihkua, kestää voimakasta vesivirtausta kaikista suunnista.

• IPX7: Kestää upotusta, voidaan upottaa veteen tiettyyn syvyyteen ja tietyksi ajaksi, esimerkiksi 1 metrin etäisyydelle ja enintään 30 minuutiksi.

• IPX8: Kestää jatkuvaa upotusta, voidaan jatkuvasti upottaa veteen tietyssä syvyydessä ja tietyksi ajaksi, kuten syvänmeren tutkimuslaitteissa käytettävät liittimet.

Siinä on erityisesti määritelty luokitus: IPX9K.

Aiemmin IPX4K, IPX6K ja IPX9K olivat yksinomaan autoteollisuudessa, mutta myöhemmin niiden sovellus laajeni muille teollisuudenaloille.

ISO 16750-, DIN 40050- ja ISO 20653 -sarjoissa IPX9K on tiukin vedenpitävyysluokitus. Tämä sisältää IPX9K-testin kotimaan autoteollisuuden standardissa QC/T417.1-2001, "Testausmenetelmät ja yleiset suorituskykyvaatimukset autojen johtosarjaliittimille".

Myöhempien standardipäivitysten ja uusien sovellusalueiden lisäämisen myötä IPX9K:n sovellusalueet ovat jatkaneet laajentumistaan.

• IPX9K: Korkein vedenpitävyysluokitus, joka voidaan puhdistaa korkeissa lämpötiloissa ja korkeassa paineessa, sopii elintarvikejalostuslaitteisiin, maatalouskoneisiin, korkeapainepesureihin ja muihin laitteisiin.

Brändin vahvuussuositus: Miksi valita HuaYi-FaDa-tekniikka

HuaYi-FaDa-tekniikkaon ammattimainen kotimainen yritys, joka on erikoistunut vedenpitävien liittimien tutkimukseen ja kehitykseen, tuotantoon ja myyntiin, jolla on vuosien valmistuskokemus, täydellinen tuotantojärjestelmä ja kypsät laadunvalvontaprosessit.

Keskitymme suunnitteluun ja valmistukseenvedenpitävä liitäntäratkaisuja, jotka kattavat useita sarjoja, mukaan lukien signaaliliittimet, teholiittimet ja verkkoliittimet, joita käytetään laajalti teollisuusautomaatiossa, ulkovalaistuksessa, uudessa energiassa, viestintälaitteissa, näyttämölaitteistoissa ja valvontajärjestelmissä. Keskeiset etumme:

Ammattimainen tehtaan vahvuus: Meillä on omat muotinvalmistus-, ruiskuvalu-, lankavalmistus- ja kokoonpanotyöpajat, jotka tarjoavat yhden luukun palvelua suunnittelusta toimitukseen ja varmistaen vakaan ja hallittavan laadun ja toimitusajan.

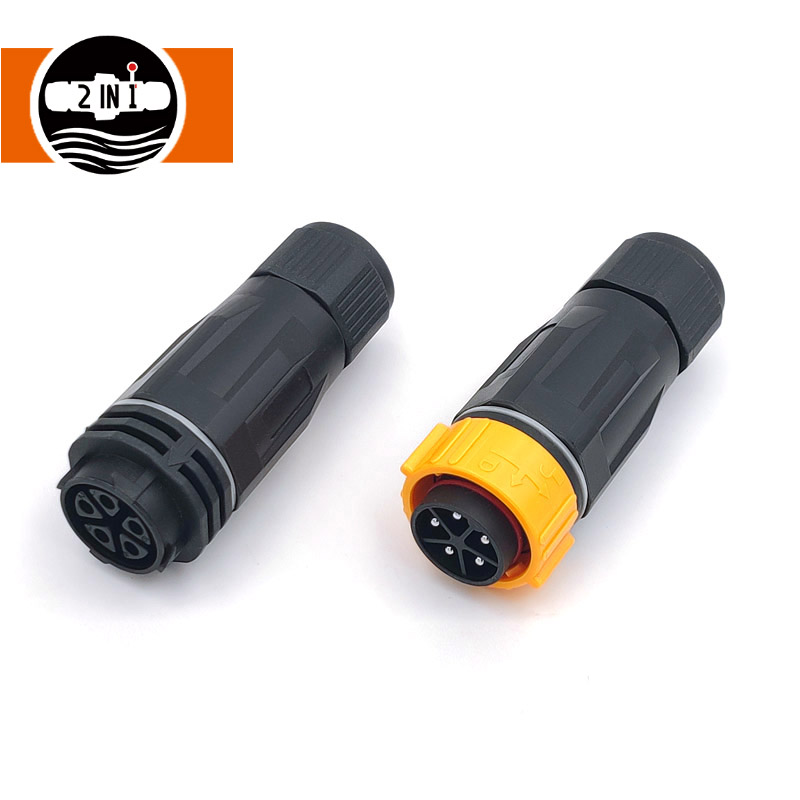

Täysi valikoima vedenpitäviä tuotteita: Tarjoamme M8-pieniliittimiä, 40A suurvirtaliittimiä, RJ45-vesitiiviitä verkkoliittimiä, ruuvilukittavia vedenpitäviä liittimiä jne., jotka vastaavat eri laitteiden liitäntätarpeita.

Vakaa ja luotettava tuotteen suorituskyky: Käyttämällä korkealaatuisia teknisiä muoveja, kupariseoskoskettimia ja silikonitiivisteitä tuotteemme saavuttavat IP67/IP68-suojausluokituksen, mikä mahdollistaa pitkäaikaisen käytön kosteissa, pölyisissä ja korkean/matalan lämpötilan ympäristöissä.

Kattavat sertifikaatit ja laadunvalvonta: Tuotteemme ovat CE-, RoHS- ja muita sertifikaatteja. Jokainen tuote käy läpi useita testauskierroksia ennen kuin se lähtee tehtaalta varmistaakseen vakaat liitännät ja turvallisen käytön.

Joustava räätälöinti ja nopea palvelu: Tuemme räätälöintivaatimuksia johtimen pituudelle, liittimille, ytimien lukumäärälle ja asennusmenetelmille. Tarjoamme näytetestausta, teknistä tukea, nopeaa toimitusta ja huoltopalvelua.
