Esimerkiksi ulkoilulaitteissa, teollisuusautomaatiossa, meritekniikassa ja uusissa energiaajoneuvoissa sähköliitäntöjen luotettavuus määrää usein koko järjestelmän käyttöiän.Vedenpitävät pyöreät liittimeton suunniteltu ratkaisemaan liitäntähaasteita ankarissa ympäristöissä, joihin liittyy kosteutta, pölyä ja tärinää. Ne ovat enemmän kuin vain "pistokkeita" – ne ovat kattavia teknisiä ratkaisuja, jotka yhdistävät tiivistyksen, lukituksen ja signaalinsiirron.

Miksi valita Circular?

Suunnittelusovelluksissa ympyräliittimien edut johtuvat niiden geometrisen rakenteen luonnollisesta rationaalisuudesta.

• Suuri tilankäyttö: Pyöreä poikkileikkaus mahdollistaa suurimman mahdollisen määrän koskettimia pienimmällä etäisyydellä, mikä mahdollistaa korkeatiheyksiset nastakokoonpanot.

• Yksinkertainen tiivistystoteutus: Pyöreä profiili yhdistettynä O-renkaisiin tai tiivisteisiin luo tasaisen radiaalipaineen, mikä varmistaa luotettavan tiivistyksen.

• Ylivoimainen mekaaninen lujuus: Pyöreät kotelot jakavat jännityksen tasaisesti ja tarjoavat paremman iskun- ja tärinänkestävyyden kuin suorakaiteen muotoiset liittimet. Kierre- ja bajonettilukitusmekanismit tarjoavat vahvemman liitosvarmuuden.

Sitä vastoin tavalliset ei-vedenpitävät liittimet sopivat tyypillisesti vain kuiviin sisätiloihin. Ilman tiivistysrakenteita ne ovat alttiita vaurioitumiselle veden sisäänpääsyn tai UV-säteilyn hajoamisen vuoksi, kun ne altistuvat ulkona.

IP-luokitusten ymmärtäminen: ensimmäinen askel valinnassa

"Vedenpitävä" on yleinen käsite, joka on määritettävä insinöörikäytännössä IP-luokituksen (Ingress Protection) avulla. Standardin IEC 60529 mukaan ensimmäinen numero IP:n jälkeen tarkoittaa pölysuojausta ja toinen numero vesisuojausta.

Keskeinen huomautus: Liittimen IP-luokitus viittaa tyypillisesti sen suojauskykyyn yhdistetyssä tilassa. Jos laiteportti on alttiina pitkiä aikoja, suojakorkki on asennettava. muuten suojaus vaarantuu.

Materiaalit ja rakenne määrittävät käyttöiän

IP-luokituksen lisäksi materiaalivalinta vaikuttaa suoraan liittimen kestoon tietyissä ympäristöissä.

• Kotelon materiaalit: Pitkäaikaiseen ulkokäyttöön suositellaan termoplastisia materiaaleja (kuten polykarbonaattia ja PBT:tä) – ne ovat kevyitä, korroosionkestäviä ja kestävät UV-säteilyä (UL F1 -sertifioitu). Metalliseoskotelot (alumiiniseos, ruostumaton teräs) sopivat kohteisiin, joissa vaaditaan suurempaa mekaanista lujuutta tai EMI-suojausta, ja ruostumaton teräs on suositeltava valinta merisuolasumutusympäristöihin.

• Lukitusmekanismit:

• Kierrelukitus: Luotettavin, erinomainen tärinänkestävyys, sopii raskaaseen teollisuuteen.

• Bajonetti/Push-Pull-lukitus: Mahdollistaa nopean työntämisen ja irrottamisen selkeällä napsautuspalautteella, mikä säästää huomattavasti asennusaikaa, mikä sopii erityisen hyvin pään yläpuolella tai suljetussa tilassa tapahtuviin toimiin.

• Koskettimet: Signaalin vakauden varmistamiseksi koskettimet on tyypillisesti valmistettu kupariseoksesta ja kullattu hapettumisen ja korroosion estämiseksi.

Käytännön huomioita asennuksessa ja huollossa

Varsinaisessa asennuksessa ja huollossa seuraavat kohdat määräävät suoraan, toteutuuko liittimen suojauskyky täysin:

1. Vältä kaapelin jännitystä: Älä koskaan vedä kaapelista liitäksesi tai irrottaaksesi liittimen. Kaapelin venymä voi vahingoittaa takatiivisterakennetta ja aiheuttaa IP-luokitusvirheen. Varmista, että kaapelissa on riittävä vedonpoisto asennuksen aikana.

2. Kiristä vain käsin: Erikoistyökaluportteja lukuun ottamatta kaikki lukitustoimenpiteet tulee suorittaa käsin. Liiallinen kiristäminen avaimilla tai työkaluilla voi vahingoittaa kierteitä tai koteloa.

3. Säännöllinen tarkastus: Tarkista määräajoin, ovatko tiivisterenkaat vanhentuneet tai murtuneet ja ovatko koskettimet syöpyneet tai likaiset. Jos portit eivät ole käytössä pitkään aikaan, sulje ne suojakorkilla.

Markkinoilla olevat valtavirran tuotemerkit ja sarjat

Eri sovellusten vaatimuksista riippuen markkinoilla on jo valikoima kypsiä sarjatuotteita:

Amphenol: Sen X-Lok-sarja tukee nopeaa push-pull-lukitusta, ja M12 S-Code -sarja täyttää IEC 61076-2-111 -standardin, joka tarjoaa IP67/IP68/IP69K-suojausluokat, soveltuu teollisuusautomaatioon ja rautatieliikenteeseen.

Omron: XS5-sarjassa (M12 SmartClick) on innovatiivinen sisäinen lukitusrakenne, joka estää roskien juuttumisen, tukee 1/8-kierrosta pikalukitusta ja sitä käytetään laajalti tehdasautomaatiotilanteissa, kuten auto-, ruoka- ja juomateollisuudessa.

Bulgin: Sen 400-sarja tarjoaa IP68/IP69K-suojauksen, joka kattaa teho-, data- ja RF-liitännät ja sopii ankariin ympäristöihin, kuten meri- ja elintarvikejalostukseen.

Souriau - Eaton: UTS-sarjassa on muovinen kotelo, jossa on 1/3-kierroksen bajonettilukitus. Jotkin mallit säilyttävät IP68-luokituksen jopa parittomassa kunnossa, ja se tukee teho- ja signaalikokoonpanoja.

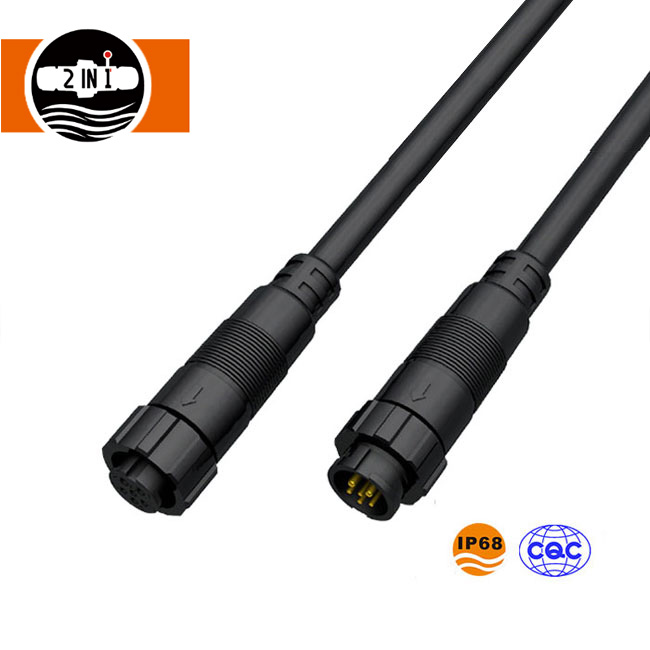

HuaYi-FaDa: M26-sarja tarjoaa sekä päällevaletut että irrotettavat versiot, jotka tukevat IP68-suojausluokkaa, joissa on paloa hidastavia, hapettumisenesto- ja korroosionkestäviä ominaisuuksia, jotka sopivat LED-valaistukseen, näyttämökalustoon, älykkään sähköverkkoon, aurinkoenergiaan ja automaatiolaitteisiin. Saatavilla on räätälöityjä palveluita, mukaan lukien kaapelin pituus ja kotelon värivaihtoehdot.

Kaikki tässä artikkelissa mainitut kolmannen osapuolen tuotenimet ja tuotemallit ovat omistajiensa omaisuutta, ja ne ovat vain viitteellisiä.HuaYi-FaDa-tekniikkaon itsenäinen valmistaja, eikä sillä ole mitään yhteyttä edellä mainittuihin tuotemerkkeihin, ellei toisin nimenomaisesti mainita.
