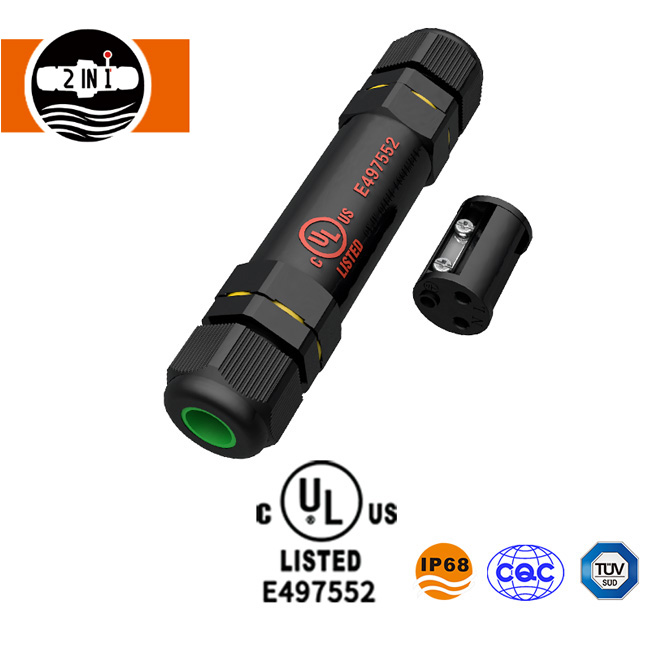

UL-listattu vedenpitävä liitin ruuvipäätteellä
  • UL-listattu vedenpitävä liitin ruuvipäätteellä UL-listattu vedenpitävä liitin ruuvipäätteellä

UL-listattu vedenpitävä liitin ruuvipäätteellä

HuaYi-FaDa UL -listattu vedenpitävä ruuviliitin sisältää IP68-suojauksen, 2–5-napaiset vaihtoehdot ja ruuviliitinjohdot ulkovalaistukseen ja teollisuuslaitteisiin. Soveltuu 14–18 AWG johtoille ja 6–12 mm kaapeleille, se tukee 6–10 A virtaa ja 500 V AC RMS -käyttöä. OEM/ODM-räätälöinti ja näytetestaus ovat saatavilla.

Lähetä kysely

Luokitus: 5.0
(Arviointimäärä: 1)

Tuotteen Kuvaus

HuaYi-FaDa UL -listattu vedenpitävä ruuviliitin tukee kenttäjohdotusta ulkovalaistuksessa, automaatiolaitteistoissa ja sähkökokoonpanoissa, jotka vaativat IP68-luokitellun tiivistyksen, ruuviliittimien liitännät ja 2–5-napaiset kokoonpanot.

  • IP68
  • UL / TUV / CQC
  • 2-5 napa
  • 14–18 AWG
  • UL94 V-0

Liitäntäsuunnittelu ja napavaihtoehdot

Liitin käyttää ruuviliittimiä johtimien suoraan päättämiseen ilman juottamista. Sen suora pyöreä rakenne yhdistää sähkökoskettimet, kaapeliläpiviennit ja tiivistyskomponentit. Se kuuluuRuuviliitinsarjan sisälläUL liitinalue.

  • Napojen kokoonpanot 2-nastainen, 3-nastainen, 4-nastainen ja 5-nastainen
  • Johdinalue 14–18 AWG
  • Kaapelin halkaisija 6,0–12,0 mm
  • Yhteysmenetelmä Ruuvipääte kenttäkokoonpanoa varten
  • Kotelon väri Musta
  • Mallin nimitys PG13
UL Listed Waterproof Connector With Screw Termination structure
Suora pyöreä rakenne ruuviliittimillä ja silikonitiivisteellä

Sähköiset ja mekaaniset tiedot

Parametri Erittely
Tuotteen nimi UL-listattu vedenpitävä liitin ruuvipäätteellä
Malli PG13
Suojausluokitus IP68
Nimellisvirta 6-10 A
Käyttöjännite 500 V AC RMS
Kestää jännitettä 1500 V AC, 1 minuutti
Kosketusvastus Alle 5 mΩ
Eristysvastus Yli 500 MΩ
Parittelun kestävyys ≥3 000 sykliä
Käyttölämpötila -40°C - +105°C
Liekin luokitus UL94 V-0
Johdon mittari 14–18 AWG
Kaapelin halkaisija 6,0–12,0 mm
Yhteysmateriaali Nikkelipinnoitettu kupariseos
Kotelo ja eristys Korkean suorituskyvyn tekniset muovit
Tiivistemateriaali Silikoni

Materiaali ja suojausominaisuudet

Kotelo ja eristys

Kotelossa ja eristetyissä osissa käytetään teknisiä muoveja, joiden liekinkestävyys on UL94 V-0.

Johtavia kontakteja

Nikkelipinnoitetut kupariseoskoskettimet muodostavat sähköisen yhteyden johtimien välillä. Ilmoitettu kosketusresistanssi on alle 5 mΩ, kun taas eristysvastus ylittää 500 MΩ.

Tiivistyskomponentit

Silikonitiiviste on osa vedenpitävää rakennetta. Ilmoitettu IP68-luokitus koskee pölyn ja veden tunkeutumissuojaa määritellyissä testiolosuhteissa.

UL Listed Waterproof Connector With Screw Termination sealing parts
Tekninen muovikotelo, nikkelipinnoitetut koskettimet ja silikonitiiviste

Sovellusten yhteensopivuus

UL-luettelossa oleva vesitiivis ruuviliitin on tarkoitettu sähköasennelmiin, joissa vaaditaan ruuviliitinjohdotusta ja ympäristötiivistystä.

  • Ulkovalaistus

    Yhteensopivien valaistusjärjestelmien sähköliitännät.

  • Teollisuusautomaatio

    Johdotukset yhteensopiville ohjausjärjestelmille ja laitteille.

  • Koneet

    Kenttäkytketyt sähkökokoonpanot, jotka edellyttävät määritellyt kaapeliläpivientimitat.

  • Aurinkolaitteet

    Lisäsähköliitännät, joissa jännite-, virta- ja ympäristövaatimukset vastaavat liittimen teknisiä tietoja.

  • Viestintälaitteet

    Liitännät yhteensopivissa laitekokoonpanoissa.

Liittyvät tuotteet:UL-listattu vedenpitävä ruuviliitin · T-muotoinen ruuvi UL vedenpitävä liitin · Vesitiivis ruuviliitin

Sertifiointi ja vaatimustenmukaisuuden todentaminen

Liittimellä on UL-, TUV- ja CQC-sertifikaatit, ja myös RoHS-yhteensopivuus on listattu. Sen IP68-luokitus määrittelee suojan pölyn ja veden tunkeutumista vastaan ​​määritellyissä testiolosuhteissa, kun taas UL-sertifiointi liittyy sovellettaviin tuoteturvallisuusvaatimuksiin.

UL TUV CQC certificates of the waterproof connector
UL-, TUV-, CQC-sertifikaatit ja RoHS-yhteensopivuus

HuaYi-FaDa-valmistusominaisuudet

Shenzhen 2 IN 1 Technology Co., Ltd. on perustettu vuonna 2009, ja se keskittyy vedenpitävien liittimien ja kaapelien tuotekehitykseen, tuotantoon ja myyntiin. Yhtiöllä on noin 200 työntekijää ja yli 8 000 m² tehdastilaa.

  • 2009 Perustettu
  • ~200 Työntekijät
  • 8 000 m²+ Tehdastila
  • 7+ vuotta OEM-tarjonta

Sen tuotantolaitoksia ovat mm.

  • Muotinkäsittely- ja ruiskupuristuspajat.
  • Lankapuristus- ja laitteistotyöpajat.
  • Automaattiset leikkaus-, kuorinta-, langanveto- ja päätekäsittelylaitteet.
  • CNC-jyrsintä-, hionta- ja kipinätyöstölaitteet.
  • Riippumaton tuotekehitys räätälöityjä vedenpitäviä liittimiä ja kaapeleita varten.

Tuotteemme läpikäyvät 100 % tarkastuksen ennen toimitusta, ja jotkut tuotteet testataan kaksi tai kolme kertaa. Se raportoi myös yli seitsemän vuoden OEM-toimituskokemuksen Amphenolin, Philipsin (Signify) ja OSRAMin kanssa.

HuaYi-FaDa waterproof connector production equipment
Omat valu-, suulakepuristus-, CNC- ja terminaalien käsittelylaitteet

Näytteet, tuotannon läpimenoaika ja räätälöinti

  • Näytteet:Kolme ilmaista näytettä per osanumero kerta-arviointia varten; toimituskulut ovat ylimääräisiä.
  • Normaali toimitusaika:2-3 viikkoa tilauksen tekemisestä varasto- ja tilausvaatimusten mukaan.
  • Räätälöinti:OEM/ODM-liitinsuunnittelu ja -pakkaus piirustusten ja teknisten eritelmien perusteella.
  • Laadun takuu:Kolme vuotta, kuten yhtiötiedoissa mainitaan.
  • Pikatoimitus:Arvioitu siirtoaika 2–7 päivää palveluille, kuten DHL, UPS, FedEx tai TNT.
  • Joukkotoimitus:Merirahti on saatavilla isommille lähetyksille.

Varmista UL-luettelossa olevan vesitiiviin liittimen ruuviliittimellä napojen lukumäärä, lankamitta, kaapelin halkaisija, sähköarvot, sertifioinnin laajuus ja vaadittu määrä ennen tuotantoa.
