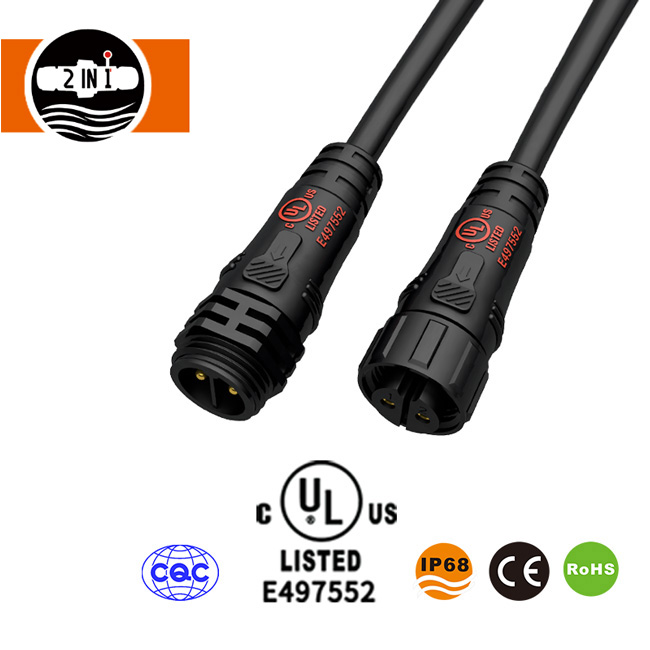

M19 UL vedenpitävä kaapeliliitin

Valitse HuaYi-FaDa M19 UL vedenpitävä kaapeliliitin suljetuille virta- ja signaaliliitännöille, jotka vaativat jopa 600 V ja 15 A. SQ19 tukee 14–20AWG-kaapeleita, 4,0–12,0 mm:n kaapelin halkaisijaa, 2–4 nastaa, IP68-suojausta ja mukautettuja kaapelipituuksia. Pyydä hintoja ja näytteitä.

Lähetä kysely

Luokitus: 5.0

(Arviointimäärä: 1)

Tuotteen Kuvaus

Osta HuaYi-FaDaM19 UL vedenpitävä kaapeliliitinLED-valaistukseen, ulkokäyttöön tarkoitettuihin sähkölaitteisiin ja automaatiokokoonpanoihin, jotka vaativat IP68-suojatun kaapeliliitännän ja suuremman sähkökapasiteetin. Valettu kaapeliversio SQ19 yhdistää 600 V:n käyttöjännitteen, 7–15 A nimellisvirran, 14–20 AWG kaapeliyhteensopivuuden ja valittavissa olevat 2-, 3- tai 4-nastaiset kokoonpanot.

Suurempi sähkökapasiteetti M19-liitäntöihin

SQ19-spesifikaatio laajentaa sähköalueen pienempiä liitinkokoonpanoja pidemmälle, nimellisvirralla 7–15 A ja käyttöjännitteellä 600 V AC RMS. Tämä tekee liittimestä sopivan laiteasetelmiin, joissa sekä kaapelin koko että sähkökapasiteetti ovat tärkeitä valintatekijöitä. Vertaa sitä muihinUL vedenpitävät kaapeliliittimet.

Sähköiset parametrit

Parametri	SQ19 Tekniset tiedot
Malli	SQ19 valettu kaapelilla
Pin-määritys	2-nastainen, 3-nastainen, 4-nastainen
Nimellisvirta	7-15 A
Käyttöjännite	600 V AC RMS
Kestää jännitettä	1500 V AC 1 minuutin ajan
Kosketusvastus	<5 mΩ
Eristysvastus	>500 MΩ
Parittelun kestävyys	≥3 000 sykliä
Käyttölämpötila	-40°C - +105°C

Liittimessä käytetään kullattuja kupariseoksesta valmistettuja kosketusnastoja. Kosketinresistanssi on määritetty alle 5 mΩ, kun taas eristysvastus ylittää 500 MΩ. Ilmoitettu parittelukestävyys on vähintään 3000 parittelu- ja parittelujaksoa.

M19 UL Waterproof Cable Connector contacts

SQ19:n ympärille rakennettu kaapelivalikoima

Kaapeliintegrointi on yksi tärkeimmistä konfigurointipisteistäM19 UL vedenpitävä kaapeliliitin. Liitin on valettu kaapelilla sen sijaan, että se toimitetaan erillisenä liitinrunkoon, ja sekä kaapelin tyyppiä että kaapelin pituutta voidaan mukauttaa.

Johtojen ja kaapelien yhteensopivuus

Johdon erittely 14AWG–20AWG
Kaapelin halkaisija 4,0–12,0 mm
Pin-vaihtoehdot 2, 3 ja 4
Kaapelin muoto Valettu liittimellä
Kaapelin tyyppi Muokattava
Kaapelin pituus Muokattava

4,0–12,0 mm:n kaapelin halkaisijaalue sopii erilaisiin kaapelirakenteisiin ilmoitettujen eritelmien puitteissa. 14–20AWG-sarja antaa SQ19-sarjalle myös laajemman johdinvalikoiman valaistus- ja sähköasennuksiin.

Edut

IP68 Tiivistetty rakenne

Liittimellä on IP68-suojausluokka sovelluksissa, jotka vaativat suojausta pölyltä ja veteen upotukselta soveltuvissa testausolosuhteissa. Tiivistekomponenttina käytetään silikonia, joka on osa ympäristönsuojelurakennetta.

Korroosionkestävä muovinen liitosmutteri

Mustassa liitinkuoressa on musta tai harmaa muovinen liitäntämutteri. The plastic connection component is designed to resist corrosion, which is relevant to outdoor lighting installations and environments exposed to moisture and salt.

Tulenkestävä kotelo

Kuori ja eristetyt komponentit on valmistettu korkean suorituskyvyn teknisistä muovista. Ilmoitettu liekinkestävyysluokitus on UL94 V-0.

Kullatut kosketusnastat

Johtavassa rajapinnassa käytetään kullattuja kupariseoskosketintappeja. Tämä kosketinrakenne on pariksi määritetty <5 mΩ kosketusresistanssilla ja > 500 MΩ eristysresistanssilla.

Mihin SQ19 sopii

LED Valaistus

The connector is used with LED strips, LED wall washers, LED underground lights, LED rope lights, LED belt lights, curtain lights, and twinkle lights. Valettu kaapelimuoto integroi liitännän valaistuksen johtokokoonpanoon. Selaavedenpitävät LED-liittimet.

Automaatiokomponentit

M19-vesitiiviitä liitäntöjä voidaan käyttää lähestymiskytkimien, virtauksenvalvontalaitteiden, kenttäväyläkomponenttien, antureiden ja toimilaitteiden kanssa. IP68-luokiteltu rakenne tarjoaa suljetun liitäntämuodon yhteensopiville automaatiolaitteistoille. Näytävedenpitävät pyöreät liittimet.

Ulkokäyttöön tarkoitetut sähkölaitteet

Liittimen IP68-rakenne, korroosionkestävä muovinen liitosmutteri ja -40°C - +105°C lämpötilaluokitus tekevät siitä sopivan yhteensopiviin ulkosähköasennuksiin.

Kaksi liitinmuotoa kiinnittimien suunnitteluun

TheM19 UL vedenpitävä kaapeliliitinvoidaan liittää erillisellä kaapelittomalla juotosliittimellä. Tämä luo kaksi käytännöllistä liitäntämuotoa samaan M19-sarjaan:

Valettu kaapeliversio Liitin integroitu mukautetulla kaapelilla

Juotosliitin Kaapeliton liitin juotospäätettä varten

Yhdistetty käyttö Valetut kaapeli- ja juotosversiot voidaan yhdistää yhteensopiviin kiinnitysmalleihin

Tämä yhdistelmä mahdollistaa kaapelin puolella ja kiinnityspuolella käyttää erilaisia päätejärjestelyjä säilyttäen M19-liitäntämuodon.

Valmistustuki mukautetuille kaapelikokoonpanoille

HuaYi-FaDa-tekniikkatoimii vuonna 2009 perustetun Shenzhen 2 IN 1 Technology Co., Ltd:n alaisuudessa. Tuotanto kattaa riippumattoman T&K:n, muottien valmistuksen, ruiskupuristuksen, lankojen puristamisen, laitteiston käsittelyn ja liittimien kokoonpanon.

Tehtaalla on yli 8 000 m² tuotantoalaa ja noin 200 työntekijää. Sen varusteluun kuuluvat pysty- ja vaakaruiskuvalukoneet, kuorintakoneet, päätekoneet, automaattiset leikkauskoneet, langanvetolaitteet, päällystyslaitteet, CNC-jyrsinkoneet, hiomakoneet ja kipinäkoneet.

Yhtiö listaa UL-, CE-, RoHS-, ISO 9001-, TUV- ja CQC-standardit sertifiointi- ja laatuvaltuutuksiinsa. Sen ilmoitettu tuotannon laatujärjestelmä sisältää 100-prosenttisen tarkastuksen ennen toimitusta, ja yritys raportoi myös yli seitsemän vuoden OEM-toimituskokemuksesta Amphenolille, Philipsille (Signify) ja OSRAMille.

M19 UL Waterproof Cable Connector detail

Toimitusvaihtoehdot SQ19-sarjalle

Osanumeroa kohti on saatavilla kolme ilmaista näytettä kertaluonteista näytepyyntöä varten. Toimituskulut veloitetaan erikseen. Ilmoitettu tuotannon läpimenoaika on kahdesta kolmeen viikkoa tilausvahvistuksen jälkeen. Pikalähetys on saatavilla DHL:n, UPS:n, FedExin tai TNT:n kautta, kun taas merirahtia käytetään erätilauksiin.

Pyydä hintaHuaYi-FaDa M19 UL -vedenpitävälle kaapeliliittimelle vaaditulla nastakokoonpanolla, kaapelityypillä, kaapelin pituudella ja liitäntämuodolla. OEM- ja ODM-palvelut ovat saatavilla yhteensopiviin liitin- ja kaapelikokoonpanovaatimuksiin.

Jaa pin-kokoonpano, kaapelin tyyppi, kaapelin pituus ja tarvittava liitäntälomake saadaksesi räätälöity tarjous. Katso kokoUL vedenpitävä kaapeliliitinalue.
